Table des matières

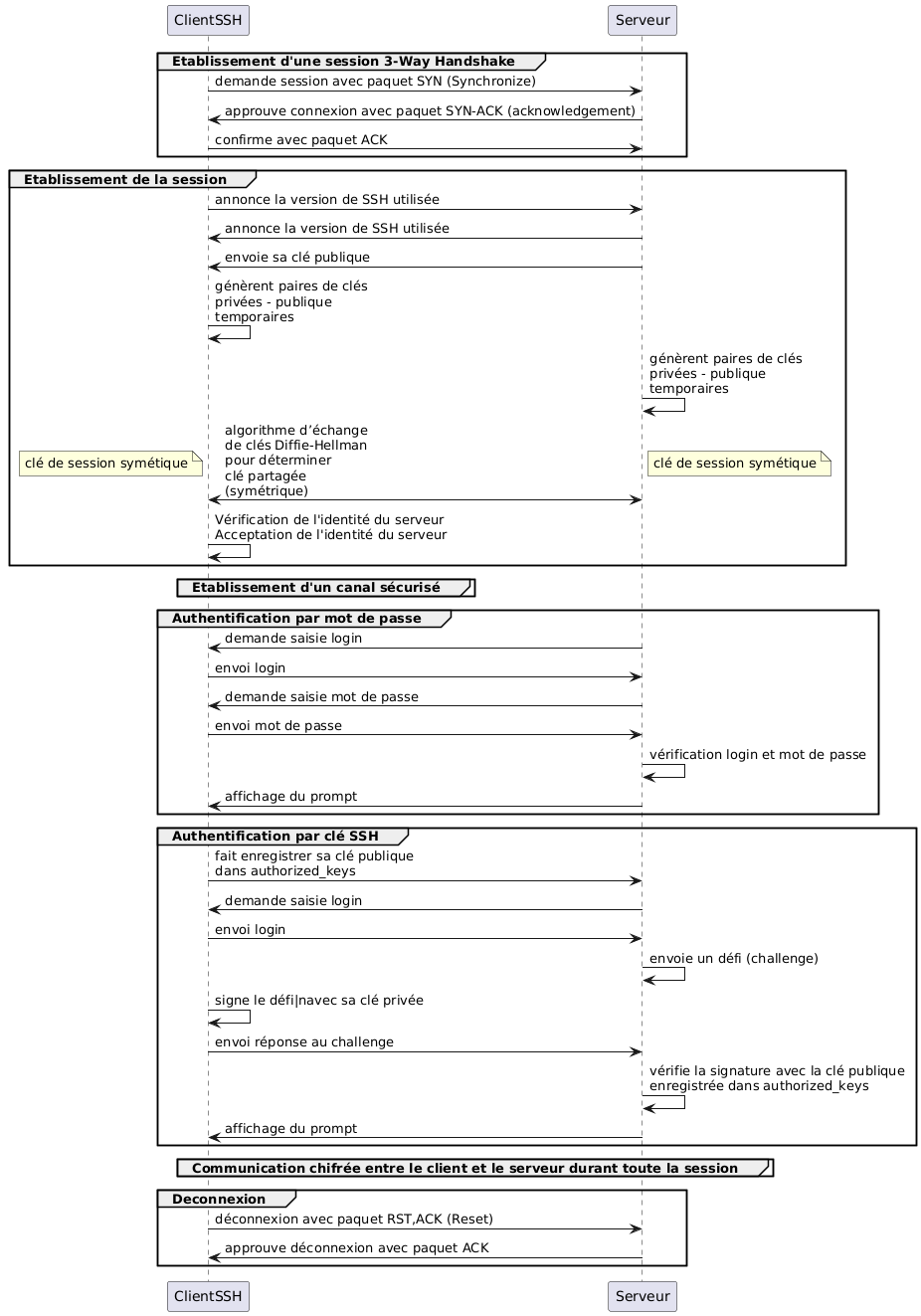

Diagramme de séquence de l'établissement d'une session SSH
<uml>
@startuml
group Etablissement d'une session 3-Way Handshake
ClientSSH → Serveur : demande session avec paquet SYN (Synchronize)
Serveur → ClientSSH : approuve connexion avec paquet SYN-ACK (acknowledgement)
ClientSSH → Serveur : confirme avec paquet ACK
end
group Etablissement de la session
ClientSSH → Serveur : annonce la version de SSH utilisée
Serveur → ClientSSH : annonce la version de SSH utilisée
Serveur → ClientSSH : envoie sa clé publique
ClientSSH → ClientSSH : génèrent paires de clés\nprivées - publique\ntemporaires
Serveur → Serveur : génèrent paires de clés\nprivées - publique\ntemporaires
ClientSSH ↔ Serveur : algorithme d’échange \nde clés Diffie-Hellman\npour déterminer\nclé partagée\n(symétrique)
note left : clé de session symétique
note right : clé de session symétique
ClientSSH → ClientSSH : Vérification de l'identité du serveur\nAcceptation de l'identité du serveur
end
group Etablissement d'un canal sécurisé
end
group Authentification par mot de passe
Serveur → ClientSSH : demande saisie login
ClientSSH → Serveur : envoi login
Serveur → ClientSSH : demande saisie mot de passe
ClientSSH → Serveur : envoi mot de passe
Serveur → Serveur : vérification login et mot de passe
Serveur → ClientSSH : affichage du prompt
end
group Authentification par clé SSH ClientSSH → Serveur : fait enregistrer sa clé publique\ndans authorizedkeys Serveur → ClientSSH : demande saisie login ClientSSH → Serveur : envoi login Serveur → Serveur : envoie un défi (challenge) ClientSSH → ClientSSH : signe le défi|navec sa clé privée ClientSSH → Serveur : envoi réponse au challenge Serveur → Serveur : vérifie la signature avec la clé publique\nenregistrée dans authorizedkeys Serveur → ClientSSH : affichage du prompt end
group Communication chifrée entre le client et le serveur durant toute la session
end group Deconnexion ClientSSH → Serveur : déconnexion avec paquet RST,ACK (Reset) Serveur → ClientSSH : approuve déconnexion avec paquet ACK end @enduml </uml>
Compléments
- l'algorithme chacha20_poly1305 (RFC 7539)
L'agorithme de chiffrement symétrique ChaCha20 est utilisé à la place de AES 256.
- ChaCha20 : algorithme de chiffrement symétrique plus rapide qu'AES sur un matériel générique (mise en œuvre purement en logiciel)
- Poly1305 : c’est un MAC (message authentication code) qui permet d’assurer l'intégrité des données en vérifiant qu'elles n'ont subi aucune modification après une transmission. C'est une fonctionnalité semblable à une fonction de hachage.
La combinaison de ces deux algortihmes permet de faire du chiffrement intègre.
